分子式：(C₃H₄O₂)N

分子量：2104

MDL號：MFCD00084394

EINECS號：202-415-4

RTECS號：AT4680000

物理性質(zhì)：

1、性狀：無色或淡黃色液體

2、密度(g/mL,25℃)： 1.2

3、沸點(℃,常壓)：116

4、折射率：1.442

5、閃點(℃)： 100

6、自燃點或引燃溫度(℃)：未確定

7、溶解性：易溶于水

化學(xué)性質(zhì)：

常溫常壓下穩(wěn)定

避免濕，熱，高溫

儲存方法：

常溫密閉，避光，通風(fēng)干燥處

制備路徑：

以丙烯酸為單體在引發(fā)劑存在下進(jìn)行聚合而得。
丙烯酸的制法

a.氰乙醇法 以氯乙醇為原料，與氰化鈉瓜得氰乙醇。氰乙醇在硫酸存在的情況下于175℃水解得丙烯酸。

b.丙烯腈水解法 以丙烯腈為原料在硫酸存在下水解生成丙烯酰胺的硫酸鹽，再水解得到丙烯酸。

c.雷佩法 與改良雷佩法 將乙炔溶于四氫呋喃中，計量后加入反應(yīng)釜。在溴化鎳和溴化銅組成的催化劑存在下通一氧化碳和水，在200～225℃下，7.8～9.8 MPa反應(yīng)。

d.丙烯醛氧化法 將丙烯，空氣，水按1︰10︰6 (V)的比例進(jìn)行混合，然后通入第一沸騰床，在鋁、釩、磷、鐵、鋁、鎳、鉀的催化下于370～390℃停留5.5s，線速度0.6m/s。然后進(jìn)入第二沸騰床，在鋁－釩＝鎢催化下，停留2.25s，反應(yīng)溫度控制在270～300℃。丙烯酸的空時收率為55～60 kg/m·h，這種方法安全，污染輕，成本低，是國內(nèi)外生產(chǎn)的主要方法。

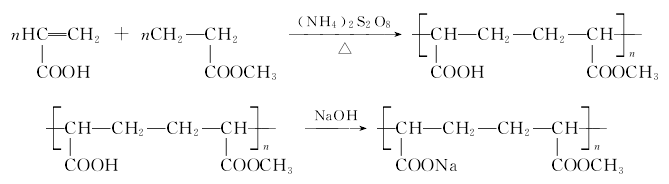

聚丙烯酸的制備 將去離子水加入聚合釜中，加熱60～100℃，開始滴加過硫酸銨和丙烯酸的混合溶液(用去離子水配置)。滴畢后，繼續(xù)保溫攪拌3～4h。即得產(chǎn)品。將530kg去離子水加入聚合釜中，加入41kg平平加OS-15攪拌溶解。再加入4kg十二烷基硫酸鈉，攪拌溶解后在20min內(nèi)加入68kg混合單體(丙烯酸丁酯，丙烯腈)。攪拌15mi后加入1.5%的過硫酸銨水溶液30kg，30min內(nèi)加完。繼續(xù)攪拌15min后緩慢升溫至70℃，開始滴加混合單體(272kg)，大約1h滴完。加完后在80℃保溫攪拌1h。
反應(yīng)完畢后降溫至40℃左右，加入70kg平平加OS-15，攪拌15min后過濾，除去雜質(zhì)得產(chǎn)品

e.采用溶液聚合方法，以丙烯酸為原料，經(jīng)水稀釋后，在引發(fā)劑作用下聚合而成。丙烯酸聚合既快又放熱，為實現(xiàn)對聚合過程的控制，用于循環(huán)水處理的聚丙烯酸制取中，通常把丙烯酸配成40%以下的水溶液進(jìn)行聚合，聚合溫度通常控制在50～150℃。常用引發(fā)劑為過硫酸銨和亞硫酸鈉，在聚合過程中還常
加少量的 ( ＜5%)巰基琥珀酸、異丙醇等做緩聚劑，對苯二酚或鄰苯二酚用作阻聚劑。將一定化學(xué)計量的去離子水加入到裝有電動攪拌器、回流冷凝管、滴液漏斗和溫度計的反應(yīng)器中，開動攪拌并將反應(yīng)溫度升至80℃左右、將計量的巰基乙酸或異丙醇加入到反應(yīng)器中與水混溶。將化學(xué)計量的過硫酸銨用計量的水配成稀溶液，置于聚合反應(yīng)器上的滴液漏斗中，將計量的丙烯酸 (AA)單體與一定量水混合，置于聚合反應(yīng)器上的另一滴液漏斗中。當(dāng)反應(yīng)器中的水溫達(dá)到反應(yīng)所需要的溫度后，開始滴加丙烯酸單體水溶液和引發(fā)劑過硫酸銨水溶液，控制滴加速度使反應(yīng)溫度在85～90℃之間，聚合反應(yīng)3～5H。反應(yīng)完成后，將聚合液冷卻至室溫，取樣分析各項技術(shù)指標(biāo)，符合要求后分裝。

主要用途：

1、在工業(yè)水處理中用作阻垢分散劑。配伍性良好。亦可作飲水前處理。在制備氧化鋁中用以分離赤泥。在氯堿廠用以精制鹽水多用于化妝品的制造，做軟膏可促進(jìn)灰黃霉的吸收，又可用于藥物控制釋放。用于配制皮革及某些高檔商品的涂飾劑，制取丙烯酸樹脂漆類等用于固定鉻鹽、助鞣、降低鉻污染等用于改進(jìn)聚氯乙烯的加工性能用作緩蝕防垢劑、水質(zhì)穩(wěn)定劑、淬火劑、增稠劑等用作皮革涂飾填充劑、紡織漿料和水質(zhì)穩(wěn)定劑用于制造丙烯酸樹脂漆類可用作皮革涂飾劑中的成膜劑和粘合劑，也用于制聚丙烯酸樹脂乳膠漆等廣泛用于面革，服裝革，手套革等輕革的裝飾，能增強革的耐彎曲性，延伸性，耐光，耐老化性，耐寒，耐熱性，是配合顏料膏修飾粒面革的主要修飾成膜劑。

2、可用作優(yōu)良的懸浮劑、乳化劑、高級化妝品的透明基質(zhì)及藥品輔料基質(zhì),也是最有效的水溶性增稠劑,也用于牙膏,作增稠劑和黏結(jié)劑,可與其他聚合物配伍使用.

3.是一種常用的分散劑，能將碳酸鈣、硫酸鈣等鹽類的微晶或泥沙分散于水中不沉淀，從而達(dá)到阻垢目的。除用于循環(huán)冷卻水系統(tǒng)作阻垢分散劑外，還廣泛應(yīng)用于造紙和紡織、印染、陶瓷、涂料等行業(yè)。

4、應(yīng)用于化工、化肥、印染、發(fā)電等的水處理。
